机智的 WebUI

2025-09-22

Chromium

Chromium 是一个浏览器。

除了网页使用到了诸如 HTML 等 Web 技术外，其余组件，像按钮、窗体等，都是 Native。

很多人，包括我，在最开始的时候都是这么想的。

其实不是。

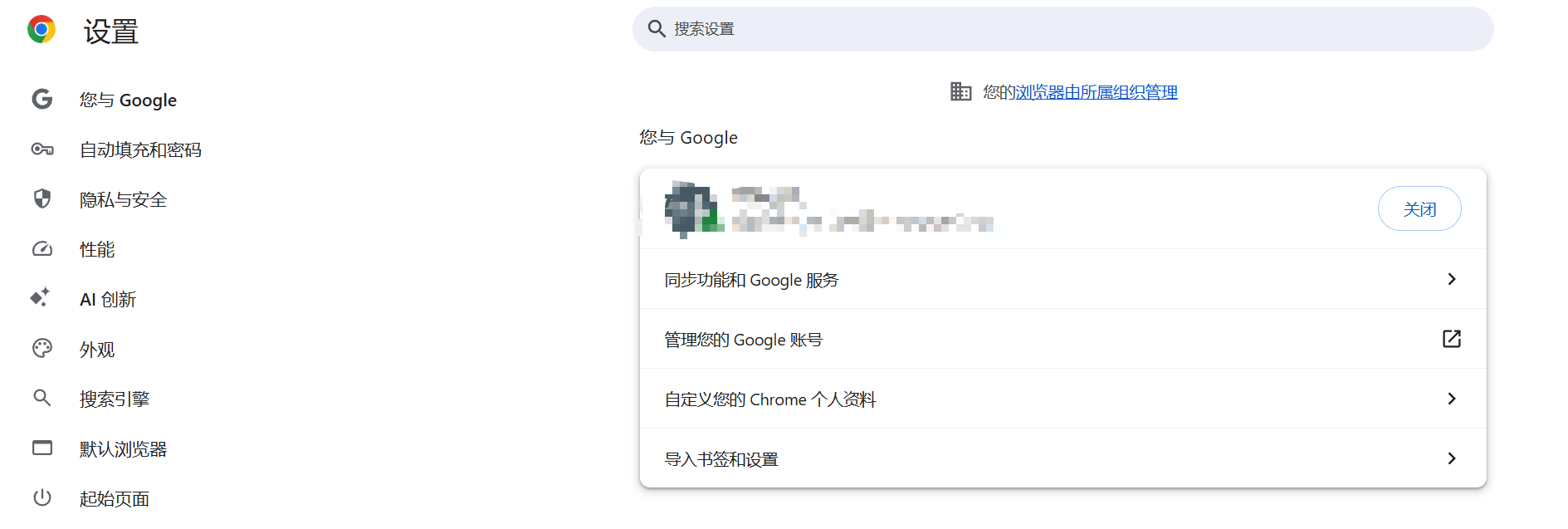

有些复杂 UI，同样是通过 Web 技术实现的。比如大家最常用的：chrome://settings/。

看起来不像，但它的确是个 Web 页面。你不妨用 F12 打开调试栏看看。

当然，这不是常规 B/S 模式下的网页，而是 Chromium 内在支持的一种，借助 Web 技术快速实现复杂用户交互的手段，即 WebUI。

1. WebUI 概念

按照 Chromium 官方文档的说法：

“WebUI” is a term used to loosely describe parts of Chrome’s UI implemented with web technologies (i.e. HTML, CSS, JavaScript).

“WebUI” 是一个术语，用于宽泛地描述使用 Web 技术（即 HTML、CSS、JavaScript）实现的 Chrome UI 部分。

构建 UI 通常有两种方式，Native 或 Web。Native 就是借助 WinForms、QT 这种，偏底层，性能好；Web 则更适合敏捷开发，灵活，使用效率高。

Chromium 作为一个典型的 Native 应用，内部复杂的 UI 却用 Web 实现。这种 Hybrid 的方案，无疑兼顾了两者之长。

可以这么说，WebUI 就是 Chromium 内置的“网页”，通过类似网页的方式加载，但内容完全来自本地，通信也是和 Chromium 自身。

几个常见的使用 WebUI 的例子有：

2. 架构设计

虽说 WebUI 使用到了 Web 技术，但与普通网页又存在诸多不同。最明显的，就是“高权限”。

WebUIs are granted super powers so that they can manage Chrome itself.

WebUI 被赋予了超能力，以便它们可以管理 Chrome 本身。

WebUI 可以与浏览器内部敏感的，比如隐私和安全服务通信。

这需要一系列底层机制的支持：

允许 Render 进程加载形如 chrome:// 的 URL
允许通过 CallJavascriptFunction()🔗 执行任意 JavaScript
允许使用 chrome.send()🔗 实现 Render 和 Browser 的通信
忽略有关显示图像或执行 JavaScript 的内容设置（Content Settings）

从架构角度，WebUI 可分为三层：前端层；WebUI Controller 层；通信层。

前端层（HTML/CSS/JS）
- 和普通 Web 页面类似，运行在 Blink 渲染引擎中
WebUI Controller（C++ 层）
- 每个 WebUI 页面对应一个 WebUIController 派生类
- 负责注册资源（HTML、JS、Image 等），定义与前端通信的消息通道
通信层（Mojo IPC / WebUIMessageHandler）
- mojom + Mojo，基于强类型接口的跨进程通信，更加高效、安全，连接不同进程，并将用户意图传导给浏览器

一个 WebUI 的加载流程大致如下：

用户输入 chrome://example/
WebUIControllerFactory 根据 URL 匹配到对应的 WebUIController
Controller 通过 content::WebUIDataSource 提供前端资源
前端加载完成后，通过 Mojo 或 WebUIMessageHandler 向 C++ 发送请求
浏览器端执行（如获取配置、调用系统 API），再把结果返回前端

和一个 B/S 架构的网页很像，只不过 Server 变成了浏览器。

3. 如何使用

以 chrome://hello 为例，看一个极简的 WebUI 是如何实现的。

3.1. 定义 WebUI Controller

class HelloUI : public ui::MojoWebUIController {
 public:
  explicit HelloUI(content::WebUI* web_ui);
  ~HelloUI() override;
};
// hello_ui.cc
HelloUI::HelloUI(content::WebUI* web_ui)
    : ui::MojoWebUIController(web_ui, true /* enable Mojo */) {
  auto source = content::WebUIDataSource::Create("hello");
  source->AddResourcePath("hello.js", IDR_HELLO_JS);
  source->SetDefaultResource(IDR_HELLO_HTML);
  content::WebUIDataSource::Add(web_ui->GetWebContents()->GetBrowserContext(),
                                source);
}

3.2. 定义 Mojo 接口

module hello.mojom;

interface HelloPageHandler {
  SayHello() => (string response);
};

生成后，会得到对应的 C++ 和 JS 绑定。

3.3. 实现 Handler

class HelloPageHandlerImpl : public hello::mojom::HelloPageHandler {
 public:
  void SayHello(SayHelloCallback callback) override {
    std::move(callback).Run("Hello from C++!");
  }
};

3.4. 前端调用

<html>
  <body>
    <h1 id="msg"></h1>
    <script type="module" src="hello.js"></script>
  </body>
</html>
// hello.js import {HelloPageHandler} from 'hello.mojom-webui.js'; const handler
= HelloPageHandler.getRemote(); handler.sayHello().then(response => {
document.getElementById('msg').innerText = response; });
